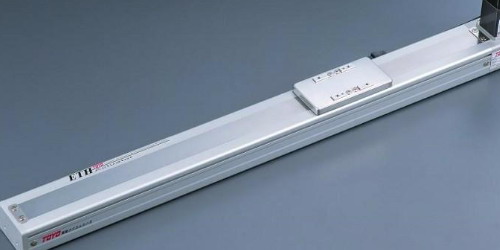

噴涂用toyo滑臺的結構與工作流程

隨著噴涂行業的快速發展，對噴涂設備技術要求也逐漸提高。現有的噴涂生產線中，噴涂工藝中滑臺的搬運旋轉主要由人工方式完成，存在生產效率低、安全可靠性低、勞動量大、成本高等問題。為此，toyo利用PLC的高可靠性、強抗干擾能力、環境適應性好、編程簡單、靈活通用等特點，結合PLC和順序動作構成的開關量邏輯控制，設計出了一種噴涂用toyo滑臺，它能夠較好的實現滑臺自動進退、旋轉、噴涂這些順序動作，也能滿足邏輯關系復雜的控制需求，具有良好的可靠性和穩定性，在滑臺噴涂裝置上被廣泛應用。

噴涂用toyo滑臺的運作是通過兩臺驅動電機和一個噴涂機器人實現的。通過將一臺三相異步電動機的回轉運動轉化為滾珠絲杠的直線運動，使滑臺沿導軌任意直線移動，從而實現滑臺的精確定位，電機的正反轉實現滑臺的前進與后退。通過在導軌上設置兩個行程開關來控制toyo滑臺直線運動的起點與終點。滑臺的旋轉是由滑臺托盤底部的另一臺三相異步電動機帶動聯軸器，進而帶動托盤旋轉實現的。通過在托盤圓周直徑方向上設置兩個限位開關來控制toyo滑臺旋轉的角度，噴涂過程則由噴涂機器人沿預定軌跡高速運動，噴涂對象跟蹤，并且在整個噴涂區域保持速度均勻[3-4]。將PLC程序輸入到計算機后，達到控制電機以及噴涂機器人的目的。

噴涂用toyo滑臺的工作流程如下：1.操作人員將工件放到支架上，按下滑臺前進按鈕；2.滑臺前進到指定位置，停止；3.機器人開始噴第一遍油漆；4.滑臺順時針旋轉180°；5.機器人開始噴第二遍油漆；6.toyo滑臺順時針旋轉180°回原位；7.滑臺后退到工作臺旁停止，噴涂完成。
