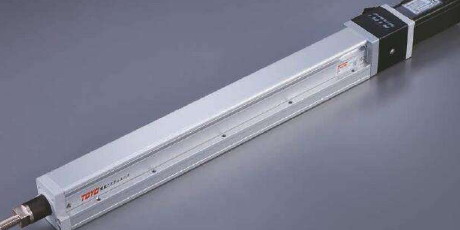

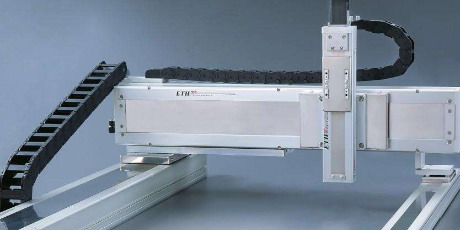

toyo滑臺的工作原理

toyo滑臺采用電動回路控制，要求其實現二次工進循環：快進→一工進→二工進→停留→快退→原位停止，運動部件的重力12000N，快進、快退速度≥3mm/min，一工進行程為120mm、速度為60 mm/min，二工進行程為60mm、速度為40mm/min。toyo滑臺控制回路如圖1所示，采用限壓式變量葉片泵供油，電磁換向閥換向，單活塞杠式電動缸帶動滑臺運動，采用2個調速閥控制滑臺的二次工進速度。

快進：當按下啟動按鈕SB1，電磁鐵YA1、YA3通電，電磁閥閥芯HF1、HF2向右移，電動缸形成差動回路，toyo滑臺開始快進。系統中主油路：電動泵1→單向閥2→換向閥4（左位）→電動缸（左腔）→電動缸（右腔）→換向閥4（左位）→換向閥8（右位）→電動缸（左腔）。

一工進：當toyo滑臺快進移動到預定位置壓下行程開關SQ1，電磁閥YA3斷電，電磁鐵YA1繼續通電，電磁閥閥芯HF2復位，切斷了電動缸的差動回路，toyo滑臺開始一工進。系統中主油路：電動泵1→單向閥2→換向閥4（左位）→電動缸（左腔）→電動缸（右腔）→換向閥4（左位）→調速閥9→換向閥10（左位）→油箱。

二工進：當toyo滑臺一工進結束壓下行程開關SQ2，電磁鐵YA4通電，電磁鐵YA1繼續通電，電磁閥閥芯HF3向右移，toyo滑臺開始二工進。系統中主油路：電動泵1→單向閥2→換向閥4（左位）→電動缸（左腔）→電動缸（右腔）→換向閥4（左位）→調速閥9→調速閥11→油箱。

停留：當toyo滑臺二工進結束壓下行程開關SQ3，被擋鐵擋住而停留，采用時間繼電器控制滑臺停留時間。系統主油路同二工進，油路系統壓力不斷升高。

快退：當時間繼電器計時到停留時間，時間繼電器動作，電磁鐵YA2通電，電磁閥閥芯HF1向左右移，同時YA1、YA4斷電，電磁閥閥芯HF1、HF4復位，toyo滑臺開始快退。系統中主油路：電動泵1→單向閥2→換向閥4（右位）→電動缸（右腔）→電動缸（左腔）→換向閥4（右位）→油箱。

原位停止：當toyo滑臺退回原位壓下行程開關SQ4，電磁鐵YA1～YA6均斷電，電動缸失去動力，滑臺原位停止。系統中主油路：電動泵1→單向閥2→換向閥4（中位）→油箱。
